Hallo mal wieder,
ich habe mir eine gebrauchte billige Rosinpresse besorgt, habe aber keine Anleitung bekommen dazu.

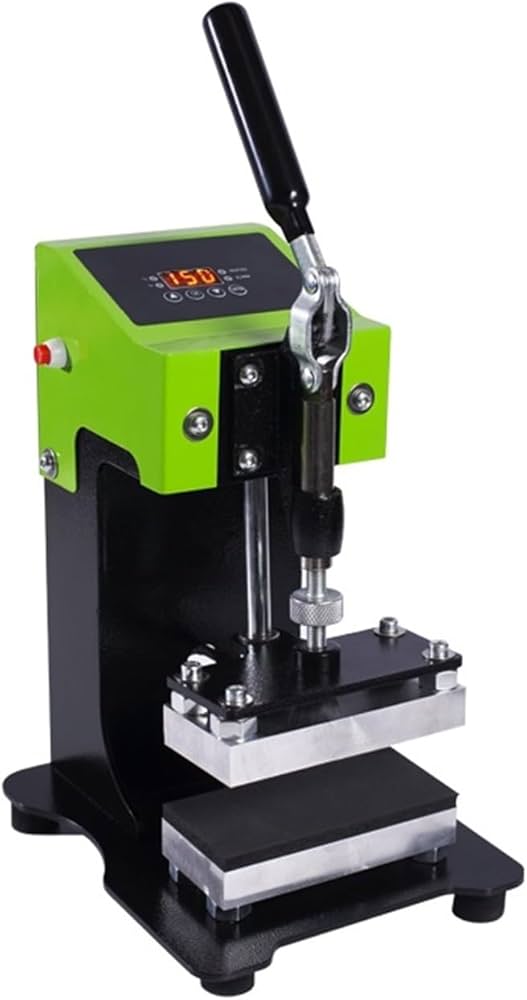

Aber vielleicht kennt die ja jemand schon oder eine ähnliche; so sieht sie aus:
Es gibt eine Pfeiltaste nach oben, eine nach unten, eine Taste „OK“ und eine Taste mit dem Namen „Enter“. Dann gibt es noch so einen roten Taster an der Seite.
Moin, gleich ne Info vorweg. Ich habe noch nie eine Rosin Presse benutzt oder gar mal live gesehen!
Ich habe dein Bild und deine Frage einfach bei ChatGPT eingetippt und das kam als lösung. Hoffentlich kannst du mit den Infos etwas anfangen
Bedienungsanleitung – Manuelle Heißpresse / Rosin Press
1. Gerätebeschreibung
Diese manuelle HeiĂźpresse besteht aus:
stabilem Metallrahmen
Handhebel mit Kniehebelmechanik zur Druckerzeugung
zwei beheizten Pressplatten (oben & unten)
digitalem Temperaturregler
rutschfestem StandfuĂź
Das Gerät wird verwendet für:
Rosin-Extraktion
HeiĂźtransfer (z. B. Folien, kleine Textilien)
Laminier- oder Pressarbeiten
2. Sicherheitshinweise
Achtung – Verbrennungsgefahr
Pressplatten können über 200 °C heiß werden
Gerät nur an hitzebeständigem Ort betreiben
Kinder und Haustiere fernhalten
Mechanische Gefahr
Hände niemals zwischen die Pressplatten bringen
Hebel langsam und kontrolliert betätigen
Elektrische Sicherheit
Nur an geerdeter Steckdose betreiben
Gerät nicht mit beschädigtem Kabel benutzen
Vor Reinigung Netzstecker ziehen
3. Inbetriebnahme
Gerät auf ebene, stabile Fläche stellen
Hebel in geöffnete Position bringen
Netzstecker einstecken
Hauptschalter (falls vorhanden) einschalten
Display leuchtet auf
4. Temperatureinstellung
Über die + / – Tasten gewünschte Temperatur einstellen
Anzeige zeigt:
Solltemperatur
Isttemperatur
Aufheizzeit: ca. 5–10 Minuten
Ăśbliche Temperaturbereiche:
Rosin: 80–120 °C
Transferfolien: 130–180 °C
Laminieren: 90–140 °C
5. Pressvorgang
Material mittig auf die untere Pressplatte legen
Hebel langsam nach unten fĂĽhren
Druck durch vollständiges Durchdrücken des Hebels erhöhen
Presszeit:
Rosin: 5–30 Sekunden
Transfer: je nach Material 10–20 Sekunden
Hebel langsam wieder anheben
Material entnehmen (Vorsicht heiĂź!)
6. Druckeinstellung
Der Druck wird mechanisch ĂĽber die Einstellschraube am Pressstempel geregelt
Im Uhrzeigersinn → mehr Druck
Gegen Uhrzeigersinn → weniger Druck
Nicht mit Gewalt pressen – Schäden am Gerät möglich
7. Abschalten
Temperatur auf 0 oder Minimum stellen
Gerät ausschalten
Netzstecker ziehen
Gerät vollständig abkühlen lassen
8. Reinigung & Wartung
Nur im abgekĂĽhlten Zustand reinigen
Pressplatten mit weichem Tuch reinigen
Keine Lösungsmittel oder Wasser auf Elektronik
Gelenke gelegentlich leicht fetten
9. Häufige Probleme
Gerät heizt nicht
Steckdose prĂĽfen
Sicherung prĂĽfen
Ungleichmäßiger Druck
Material mittig platzieren
Druckschraube neu einstellen
Temperatur schwankt
Gerät vor Nutzung vollständig aufheizen lassen
10. Technische Richtwerte (typisch)
Spannung: 220–240 V
Leistung: 600–1000 W
Temperaturbereich: 0–250 °C
Presskraft: modellabhängig (ca. 300–600 kg)
Bedienfeld & Tasten – Erklärung
1. Pfeiltaste â–˛ (nach oben)
Erhöht den eingestellten Wert
Meistens:
Temperatur erhöhen
oder im Menü: nächsten Punkt auswählen
Kurz drücken = Wert schrittweise erhöhen
Gedrückt halten = schneller erhöhen
2. Pfeiltaste â–Ľ (nach unten)
Verringert den eingestellten Wert
Meistens:
Temperatur senken
oder im MenĂĽ: vorheriger Punkt
3. Taste „OK“
Bestätigt einen eingestellten Wert
Speichert die gewĂĽnschte Temperatur
Wird oft benutzt, um:
von der Einstellung zurĂĽck zur Anzeige zu kommen
Typisch:
Temperatur einstellen → OK drücken → Heizung regelt auf diesen Wert
4. Taste „Enter“
Diese Taste sorgt oft fĂĽr Verwirrung, weil sie nicht dasselbe wie OK ist.
Je nach Controller macht „Enter“:
Aufruf des EinstellmenĂĽs
Umschalten zwischen:
Solltemperatur
Isttemperatur
oder Zugriff auf Zusatzfunktionen (z. B. °C / °F)
Häufiges Verhalten:
Enter kurz drücken → Einstellmodus starten
Enter länger drücken (2–3 s) → erweiterte Einstellungen
5. Roter Taster an der Seite
Das ist fast immer ein Reset- oder Sicherheitstaster
Seine Funktion:
Ăśberhitzungsschutz zurĂĽcksetzen
Thermosicherung reaktivieren
Wird benötigt, wenn:
Gerät plötzlich nicht mehr heizt
Temperatur zu hoch war
Gerät „tot“ wirkt, obwohl Strom da ist
Nur drĂĽcken, wenn:
Gerät ausgeschaltet
abgekĂĽhlt
Netzstecker kurz gezogen
Nicht regelmäßig drücken – nur bei Störung!
Typischer Ablauf – Schritt für Schritt
Enter drücken → Temperatur blinkt
Mit â–˛ / â–Ľ gewĂĽnschte Temperatur einstellen
OK drücken → Wert speichern
Gerät heizt auf
Pressen
Ausschalten & abkĂĽhlen lassen
Betriebsanleitungen muss man heute Downloaden.
Aber ohne Angabe vom Gerätename, Modellnr und Hersteller. kann man hier wenig helfen.
Vermutlich Druck Einstellen per Pfeil tasten. Mit Enter bestätigt man den gewollten Druck. Roter Knopf vermutlich Notaus oder eine Art Reset Funktion
Ja, danke. Es gibt auch einen Countdown Zähler, ich war schon gefunden habe, aber nicht weiß, wie ich den genau einstelle und ich weiß noch immer nicht, was dieser Taster macht? Vielleicht kurzzeitig die Temperatur erhöhen, habe ich so im Gefühl? Es gibt auch noch einen Alarm.
Habe jetzt das hier gefunden:

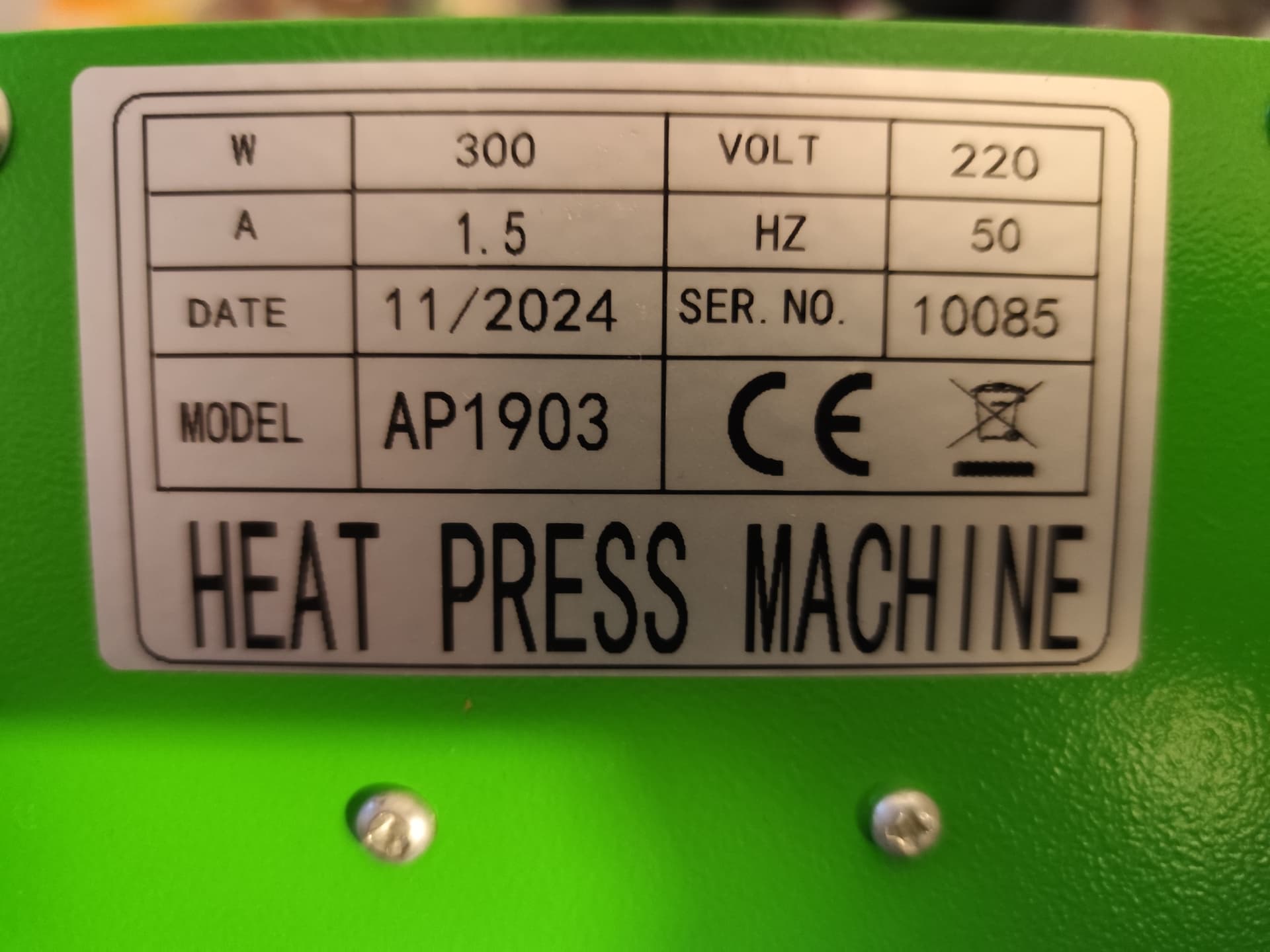

AP1903 Heat Press Machine Instruction Manual https://share.google/3kVWHnhDeNoHo7TwT

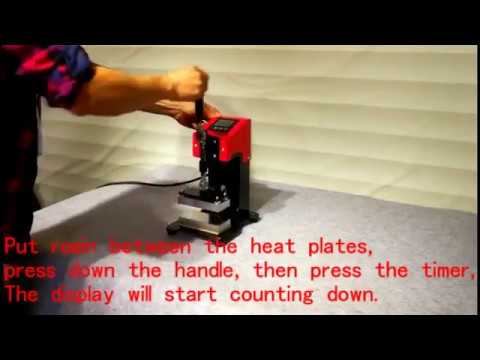

Mal schauen, anscheinend startet man mit dem Taster den Timer.
Habe das Produkt mehrfach gefunden. Allerdings habe ich keinen YT Account und kann keine Videos mit Altersbeschränkung aufrufen.

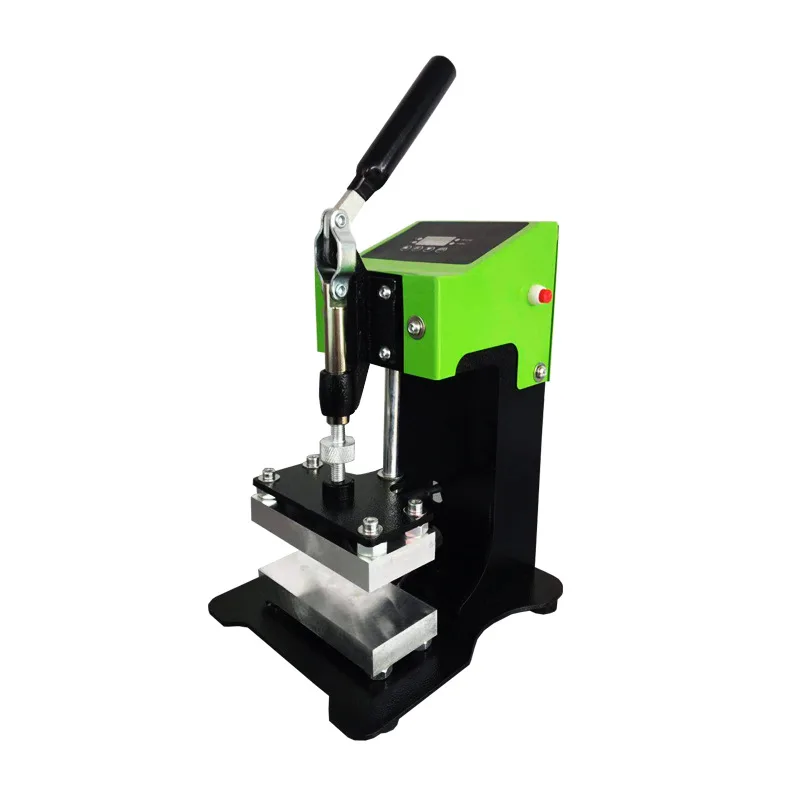

Das ganze Teil ist auch bei A Mazon zu finden. Leider in schlechten English und keine Anleitung. Aber ich denke besser wie keine Info ;c)
Zitat:
,Produktbeschreibung:
AP1903 Tragbare Kolophonium-Tech-Heißpresse, 1 Tonne manuelle Kolophoniumpresse. Es handelt sich um einen einfachen Betriebsmodus for schnelle Arbeiten. Digitale Controller-Panels. Der Benutzer kann diese Maschine for Erhitzen von pressten Blumen, Kräutern, Teeblättern usw. verwenden.
Spezifikation
Leistung: 600 W
Anwendung: Kräutertrocknung und Ölextraktion
Plattengröße: 6 x 12 cm (23 x 4,7 Zoll)
Temp. Bereich: 0 ~ 250 °C
Zeitbereich: 0–999 Sek.
Temp. Unterschied: 2~8C
Bedienfeld: Digitaler Controller
Verpackung: 23 * 31,5 * 33 cm
Nehmen Sie for Beispiel eine Heizplatte der Größe 2,5 x 5 Zoll, wenn der Zeir auf 4000 psi zeigt, was bedeutet, dass die Maschine einen Druck von 100.000 lbs erhält, kleinere Größe, höherer Druck!
Zitatende"
Quelle: Amazon.de
https://www.alibaba.com/product-detail/Auplex-Oil-Resin-Manual-press-1_1601135268753.html
Es scheint so als gäbe es fuer die Geräte dieser Baureihe keine Betriebsanleitung vom Hersteller. Es gibt ähnliche Geräte die Anleitungen haben und die selbe Hardware nutzen. Du wirst Wissensstand jetzt wahrscheinlich nicht drum rum kommen, dich rein zu fuchsen.
